蜂鸟三维建模应用,为守护钻井井控安全提供有力支撑

阳春三月,是一年中钻井作业的黄金施工季节,随着各项作业的快速启动,对于石油行业来说,数字化转型能有效防控石油天然气井控安全风险减少人员伤害,给后续的救援工作提供关键信息和作业部署条件,也是提升灾害应急能力、减少灾害损失的必要手段。



数字孪生可谓是钻井领域的数字化之源



石油行业高度重视应急救援力量建设,着力提升突发安全生产事件响应和处置能力,通过激光雷达点云数据的三维建模技术在井控紧急应援系统中发挥着重要的作用。从而达到无人化探测周边地形及坐标信息,加强工人安全保障,及探索可预见的维护时机。

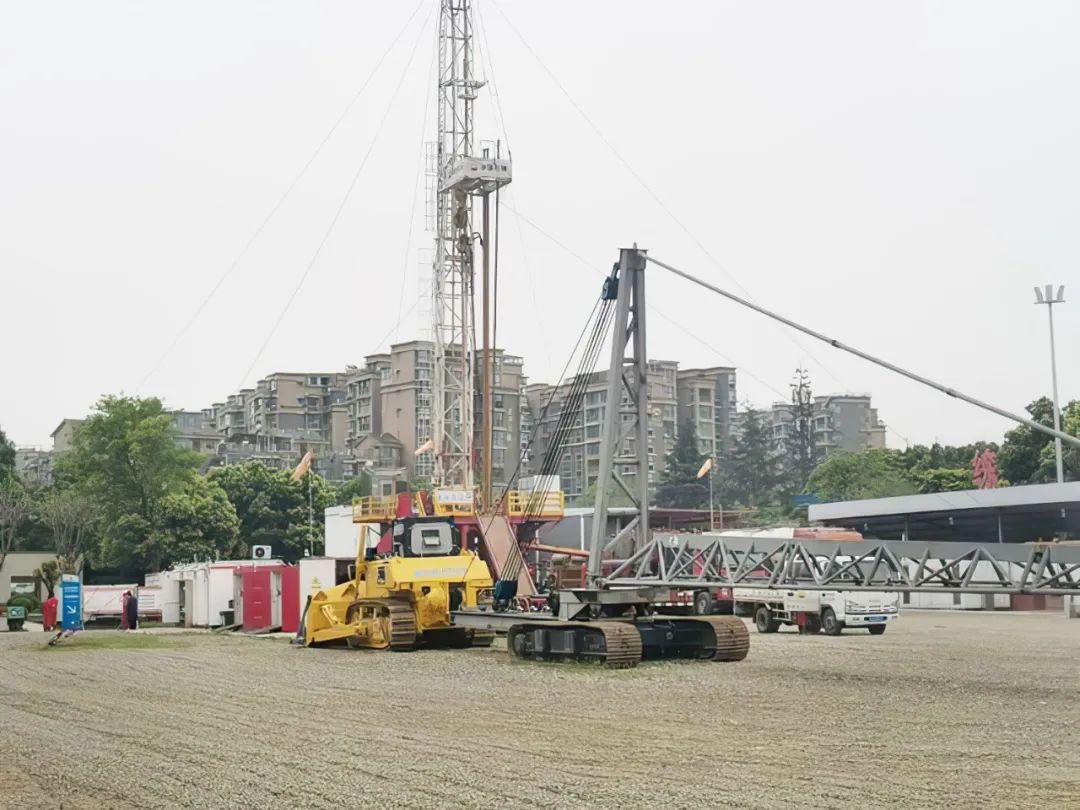

图:四川省某钻井现场



蜂鸟+U-Arm两种作业方式

强力支撑钻井井控安全

01

蜂鸟LiDAR+DJI M300


对地航高为50m,弓字航线,飞行速度6m/s,带宽25m,一架次飞行作业(因测区是禁飞区,解禁后飞行高度只能飞50m)。

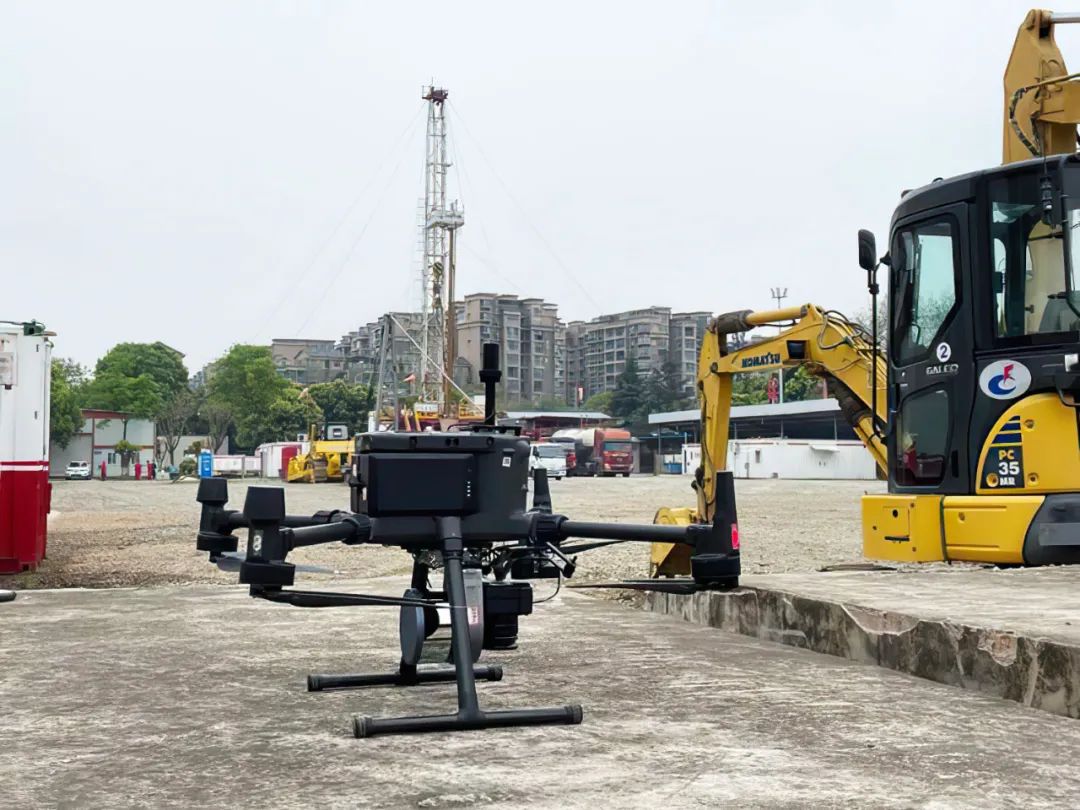

图:蜂鸟+DJI M300续航时间优于40min


蜂鸟LiDAR获取的原始点云数据


点密度 >402.2pts/m²,对测区地物反应精细、准确,为数据快速处理提供坚实保证。


640 (1).jpg

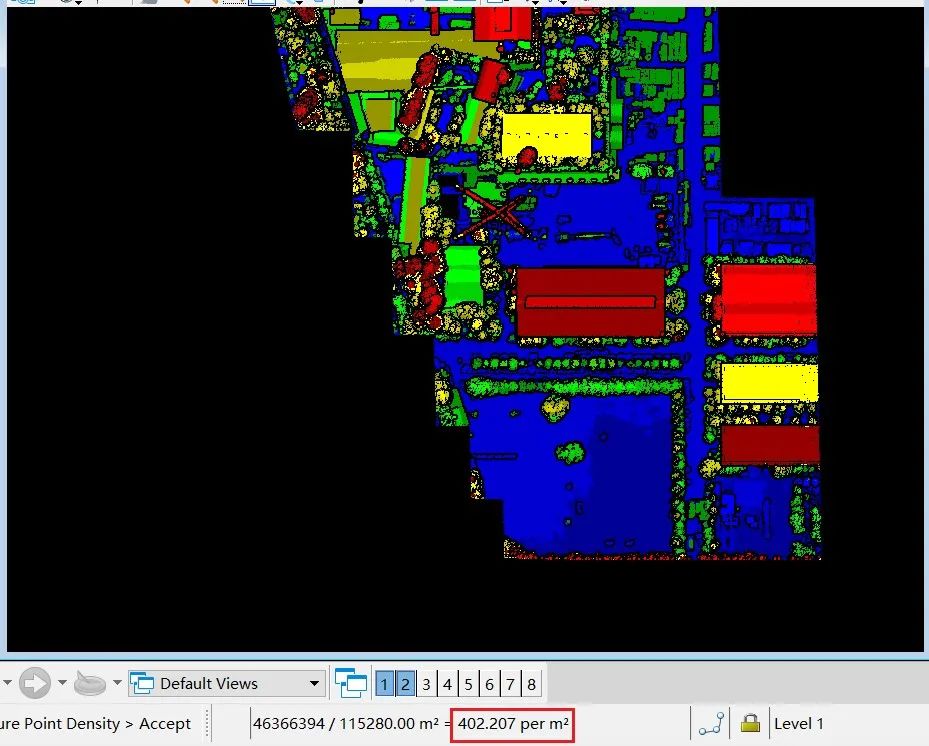

图:区域点密度

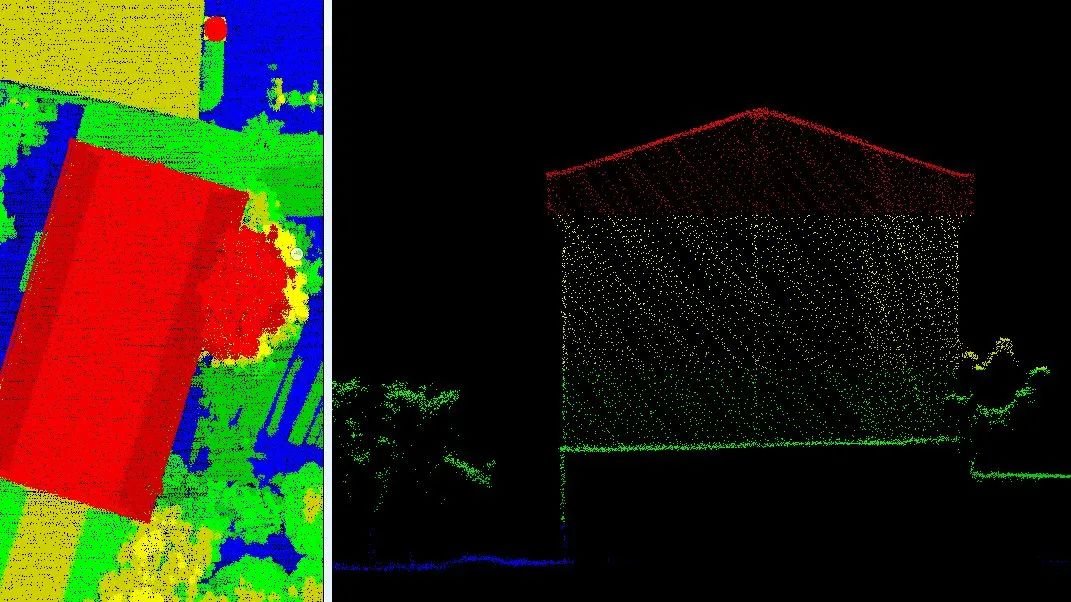

房屋侧面信息完整,房檐轮廓清晰可见。






通过给点云附加RGB信息,得到的真实地物信息。

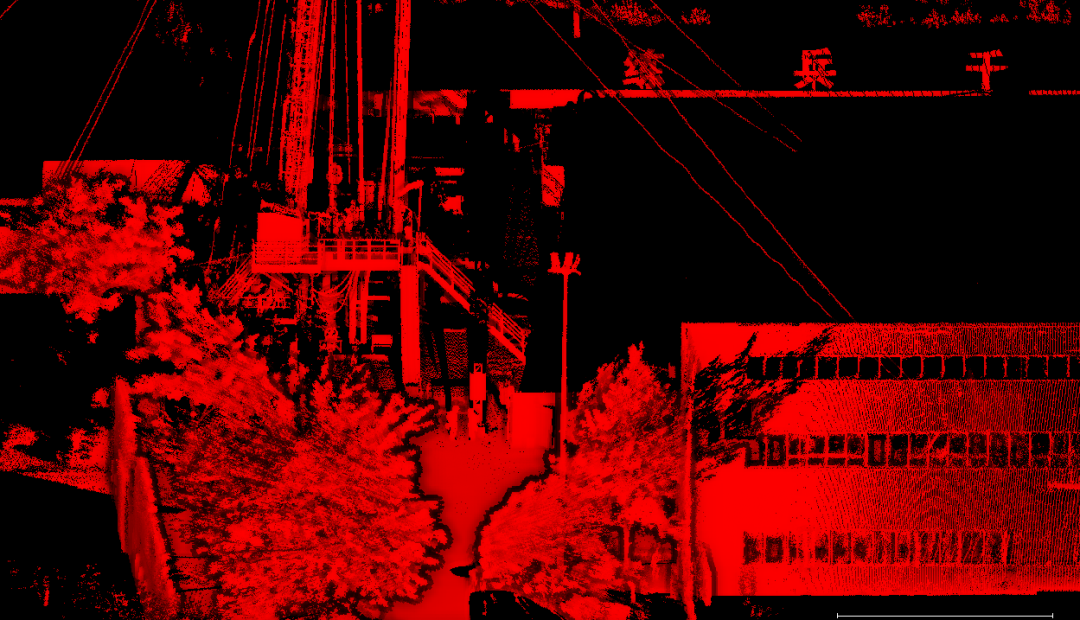

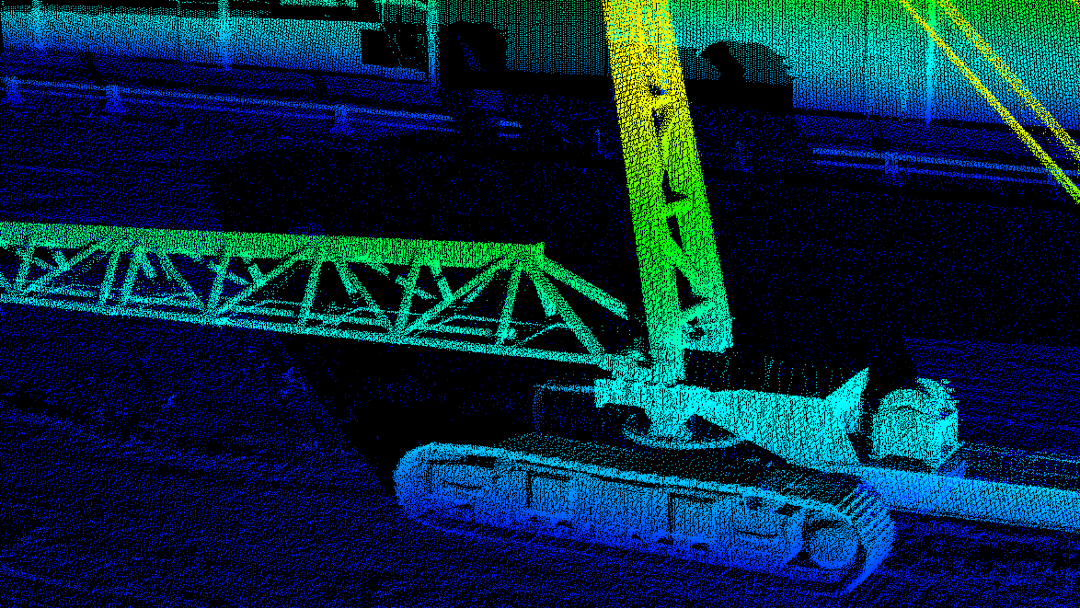

彩色点云数据




02

地面架站式激光扫描仪U-Arm


根据现场条件,选择架设雷达位置,共扫描三站,进行拼接,每站扫描3分钟,9min完成数据拼接。


640 (3).jpg

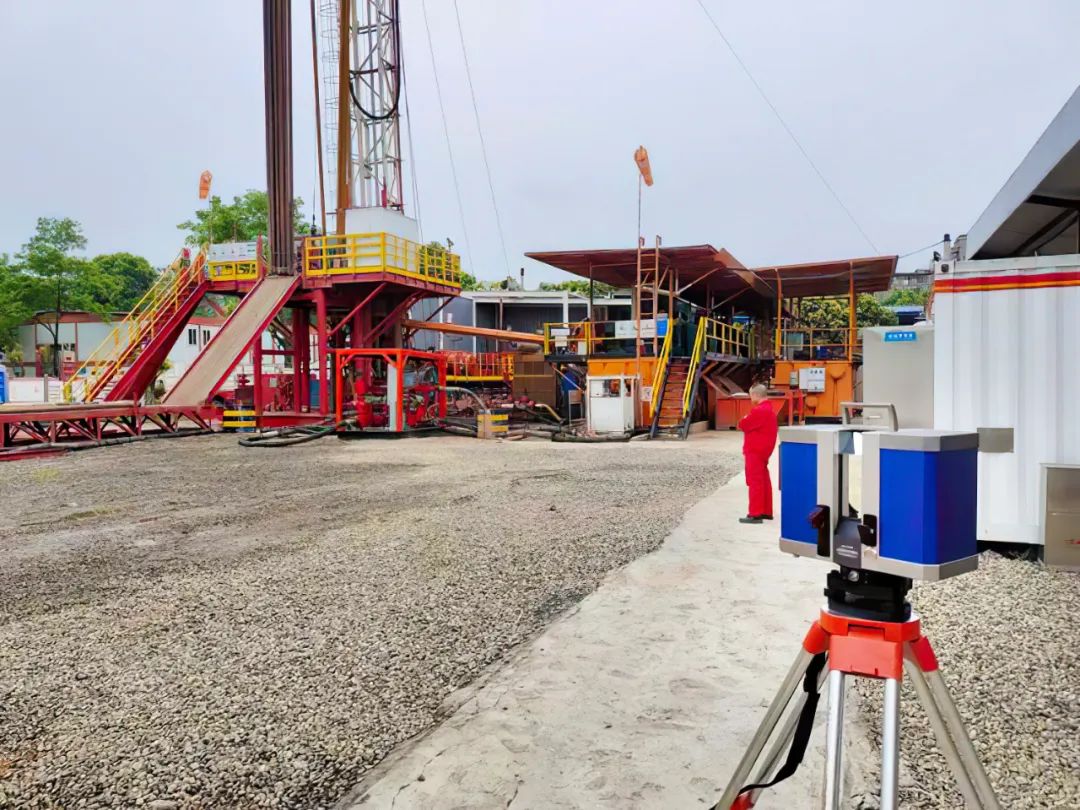

图:扫描现场

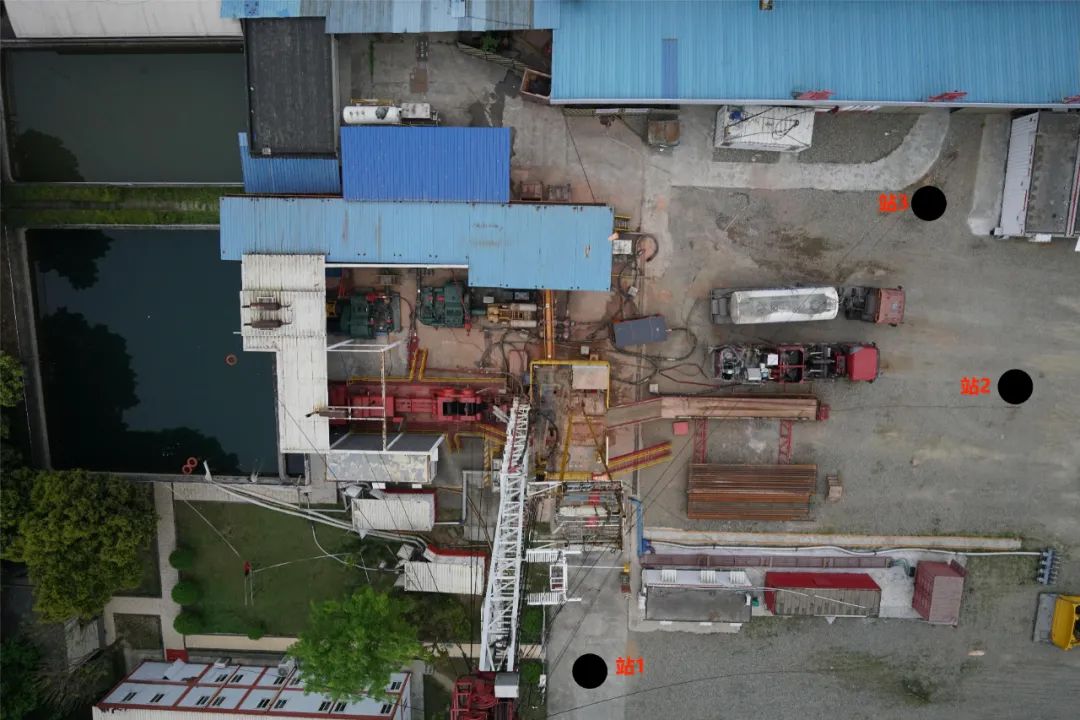

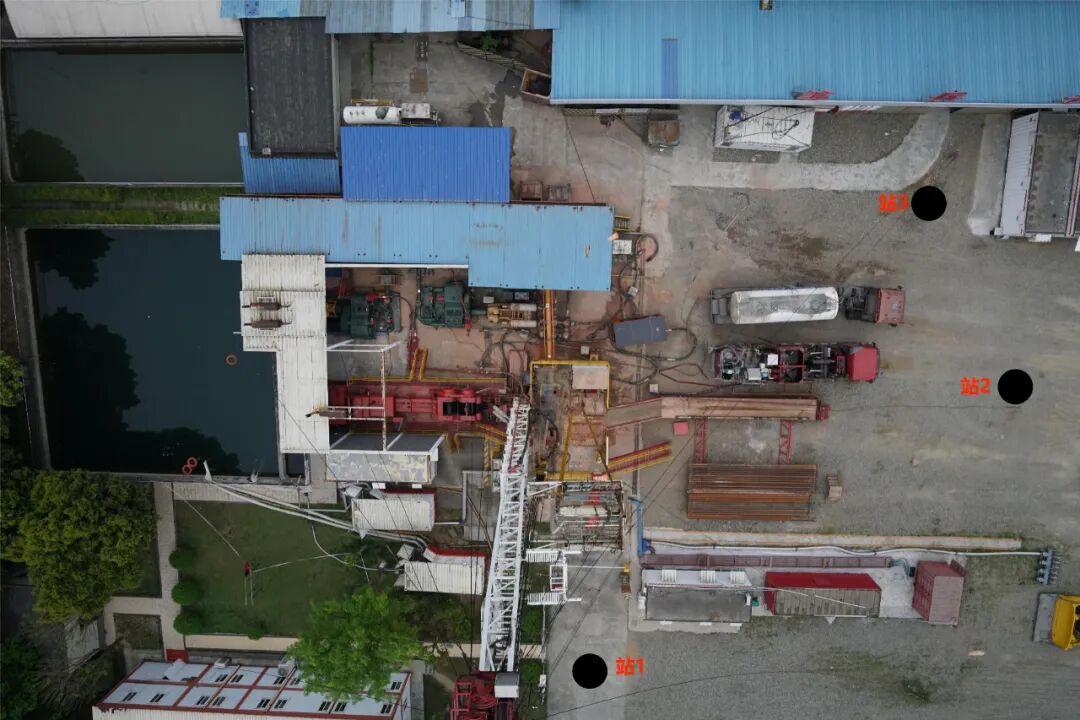

图:多站采集位置选取

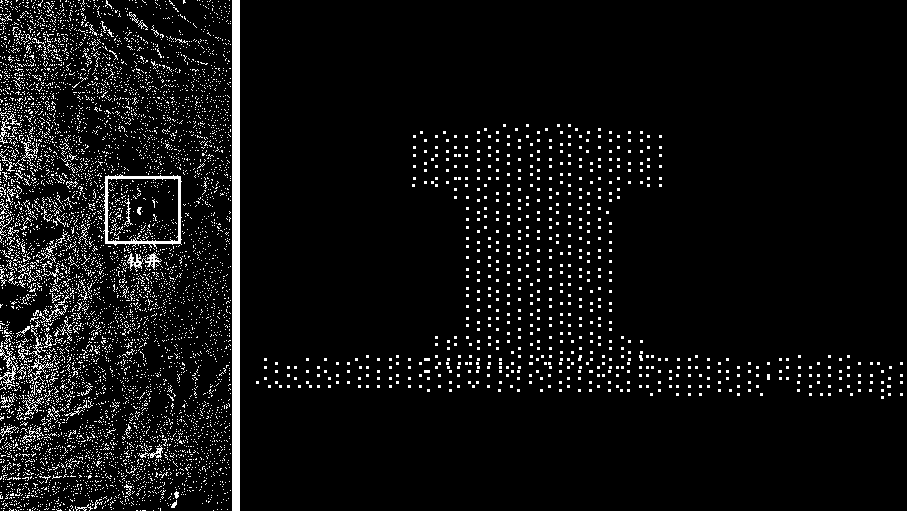

图:单站点云效果





局部细节

未来,基于边缘智能的数字孪生平台,将会进一步深化物理世界和信息空间的集成,成为数字化转型和第四次工业革命的重要载体。随着技术的不断发展和迭代,数字孪生的应用场景会逐渐增多,所创造的价值也会随之扩大。数字孪生也终是油气行业,乃至整个制造业优化工程体系、提升业务水平、实现高质量发展的关键方向。
设备核心指标

最大探测距离: 250m(反射率60%)

激光采样频率: 640kHz

测量帧频: 5-20Hz

典型作业航高: 50-150m

系统高程测量精度: <0.1m

测图比例尺:  1:500 1:1000 地形测绘

点密度: >200点/m²

1.056 kg(适配大疆M200/M210/M300)/ 1.57 kg(带相机)

激光回波数: 双回波
